Wstęp

Do poprawnego działania modułu alarmu Ampio niezbędne są urządzenia:

M-ALARM-8s
M-DOT-M18
moduł z rodziny M-SERV

Moduł M-ALARM-8s odpowiada za wyjścia i wejścia alarmu. M-SERV-s jest niezbędny tylko na etapie konfiguracji przy użyciu Ampio Designer. M-DOT-M18 służy jako manipulator oraz przedstawia stan stref na wyświetlaczu.

Do modułu alarmowego można podpiąć do 128 czujników:

8 fizycznych,
120 wirtualnych (które mogą być zmapowane z innych urządzeń CAN, np. flaga, wyjście, wejście).

Konfiguracja w Ampio Designer

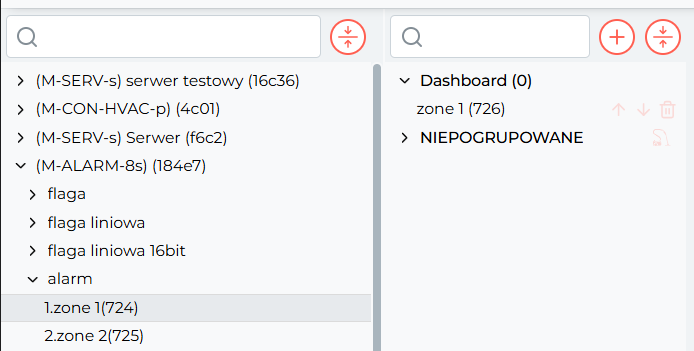

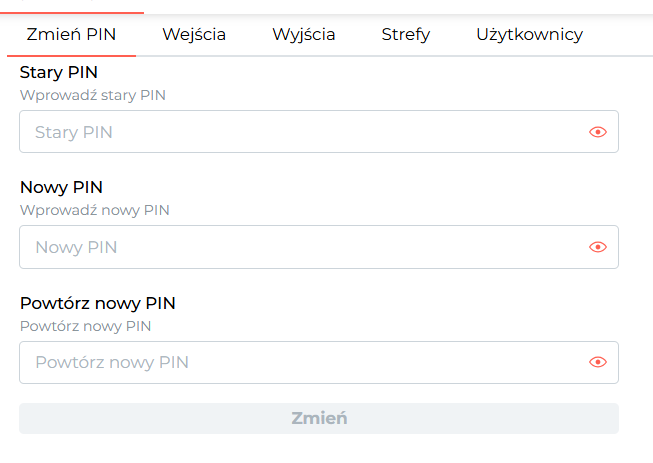

Aby rozpocząć konfigurację alarmu należy zalogować się do Ampio Designer i wejść w ikonę zębatki przy module M-ALARM-8s. Domyślne hasło nowego produktu to “12345”, które należy zmienić przed oddaniem instalacji do użytku w podzakładce Zmień PIN.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Po wpisaniu kodu należy odczekać 5-10 sekund, aby pobrały się ustawienia konfiguracyjne.

W module M-ALARM-8s występują dwa rodzaje PINów:

PIN alarmu, główny PIN służący do konfiguracji,
PIN użytkownika, służący do uzbrajania/rozbrajania stref dla danego użytkownika - dzięki nim możemy aktywować tylko dane strefy przypisane do poszczególnych użytkowników.

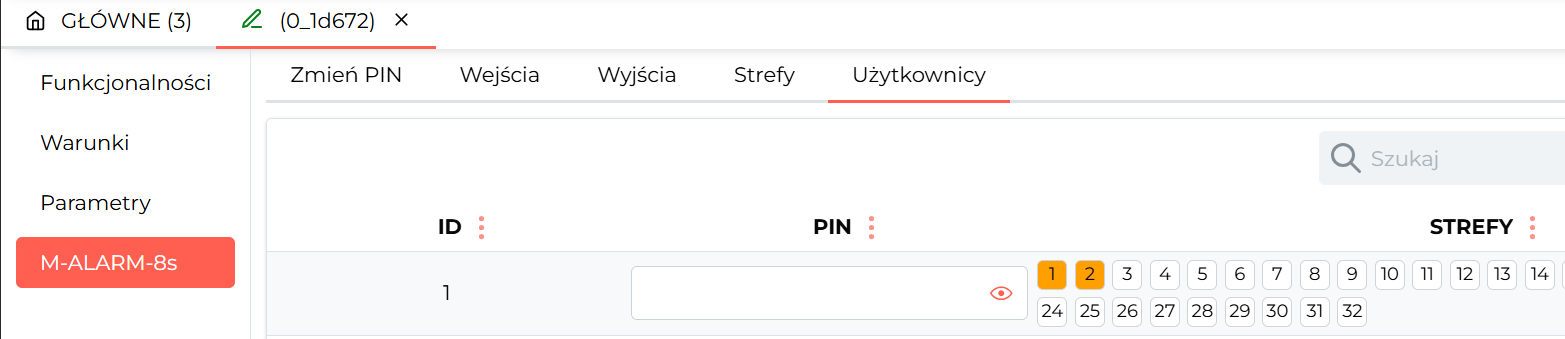

PIN użytkownika tworzymy lub edytujemy w zakładace M-ALARM-8s podzakładka Użytkownicy.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

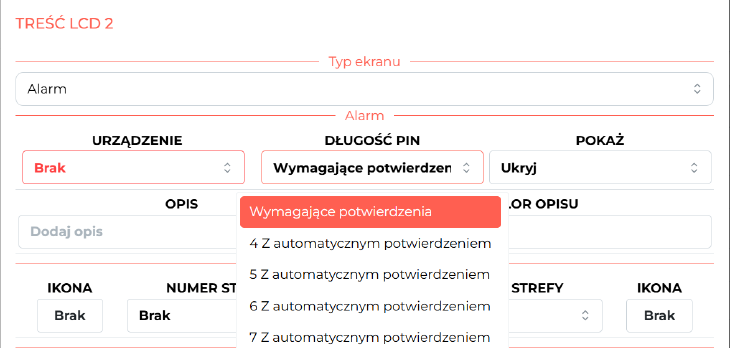

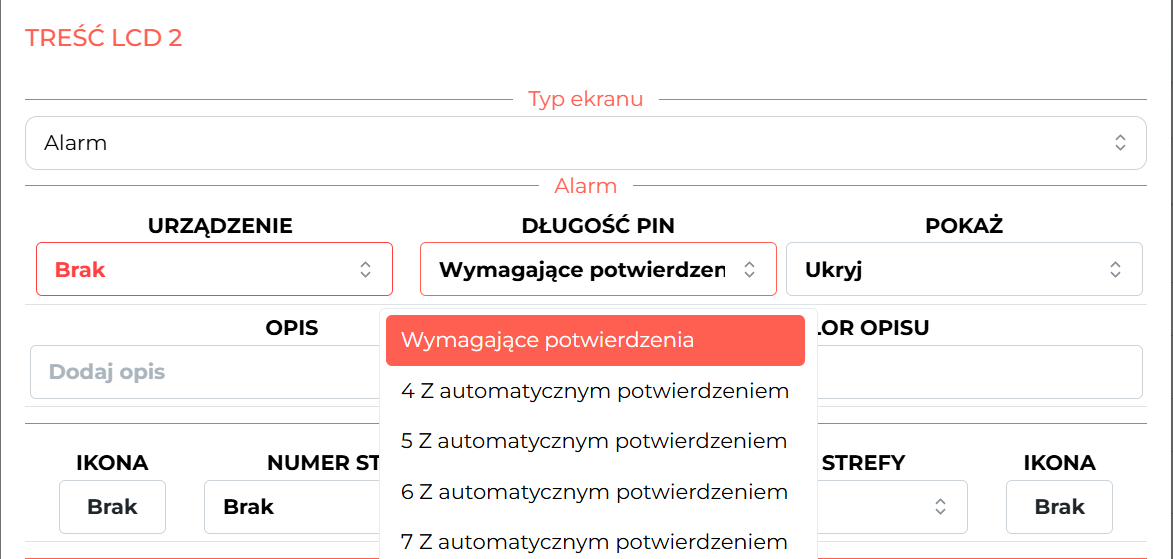

Długość kodu PIN wynosi 4-8 znaków. Domyślnie M-ALARM-8s akceptuje PIN po wprowadzeniu 4 znaków, jeżeli chcemy używać dłuższych PINów należy odznaczyć tę opcję w ustawieniach ekranu alarmowego w module M-DOT-M18. Wtedy po wpisaniu kodu PIN zatwierdzamy przyciskiem OK.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Podanie PINu bez wybrania strefy powoduje uzbrojenie/rozbrojenie wszystkich stref danego użytkownika. Natomiast wciśnięcie przycisku obok strefy pozwala na wybranie, która strefa zostanie zaraz uzbrojona/rozbrojona.

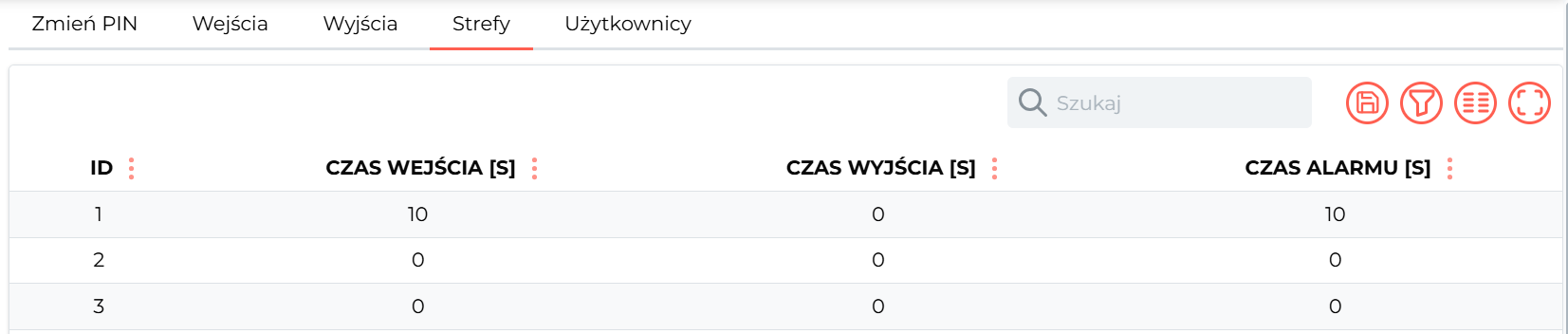

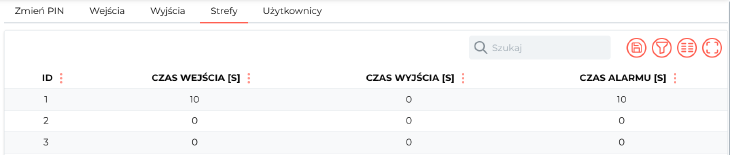

Dla każdej strefy alarmowej edytować można czas na wejście, czas na wyjście oraz czas alarmowania.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

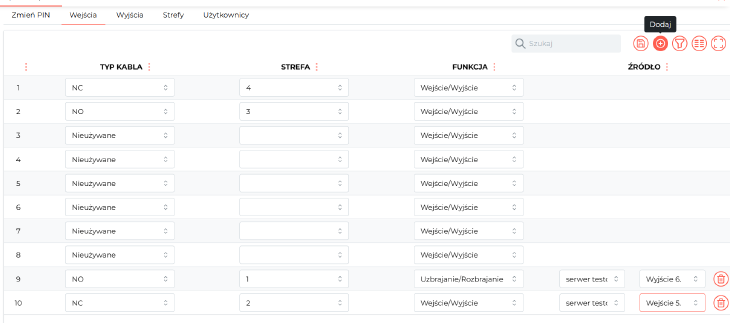

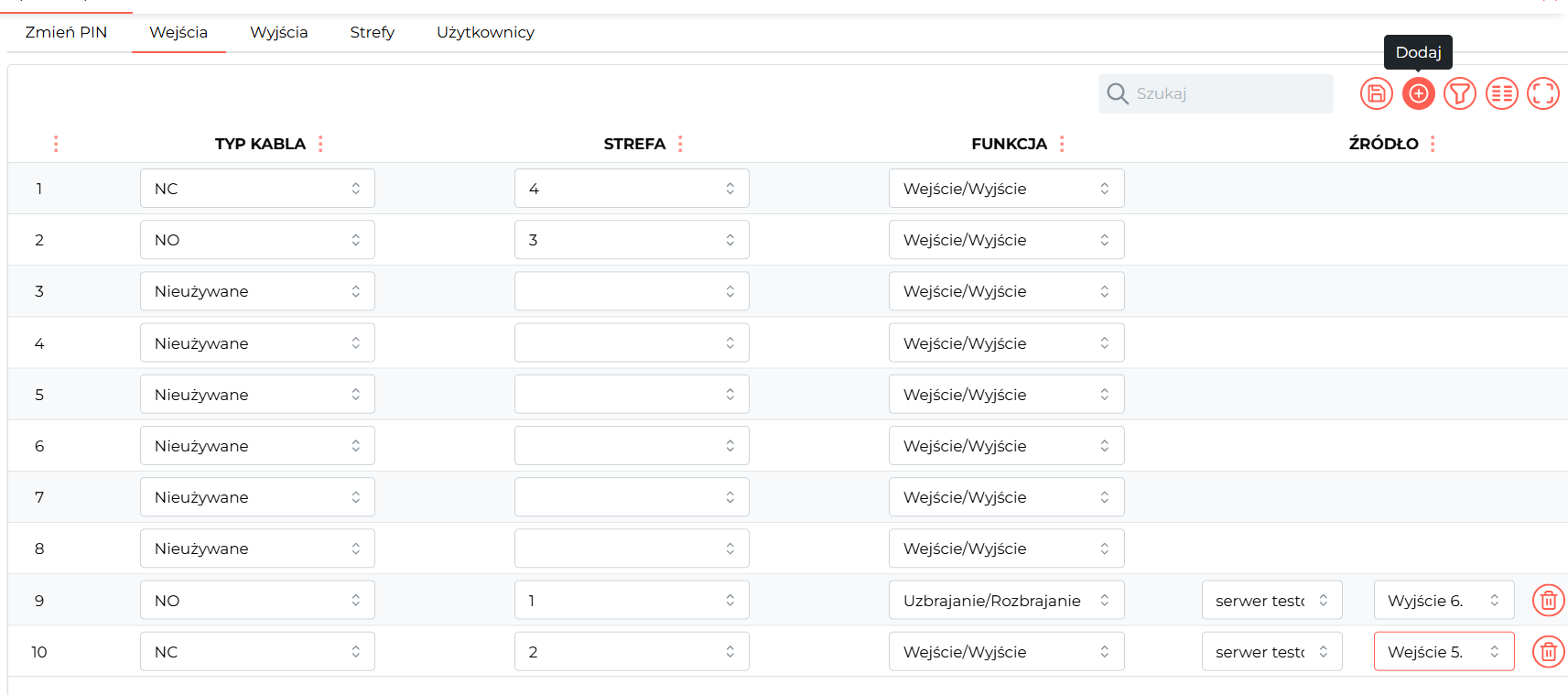

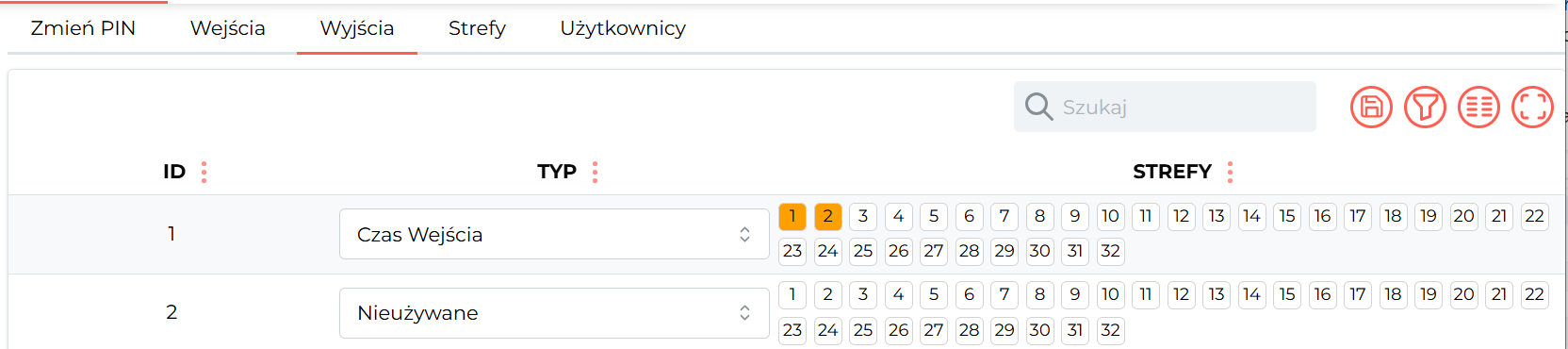

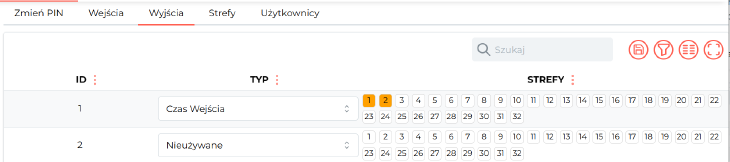

Wejścia modułu mają konfigurowalne typy oraz funkcje. Aby dodać mapowanie na nowe wejście wirtualne, należy wybrać ikonę + w prawym górnym rogu oraz wybrać odpowiednie źródło.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
