W narzędziu Ampio Designer stacje pogodowe konfigurowane są w oprogramowaniu uniwersalnym modułu M-CON-485-s.
Na początek podłączamy stację do modułu M-CON-485-s. Stacja oraz moduł muszą być zasilone zgodnie z dokumentacją. Następnie otwieramy Ampio Designer.

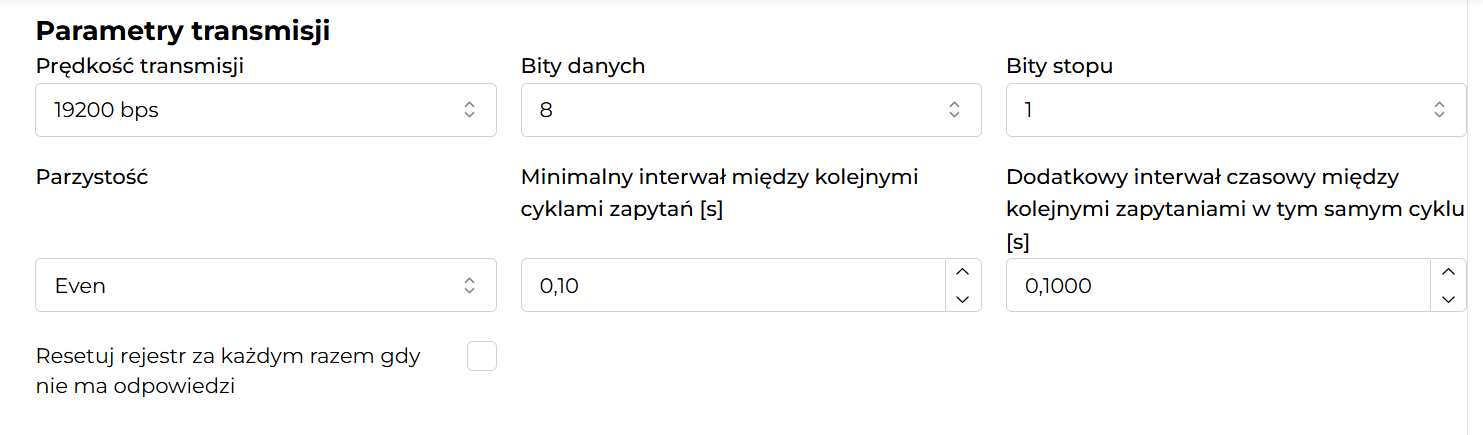

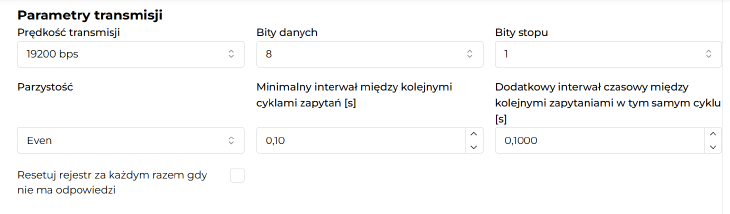

W Parametrach modułu ustawiamy prędkość, bity stopu i parzystość zgodnie z domyślnymi ustawieniami producenta (jeżeli nie zostały zmienione przez użytkownika).
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

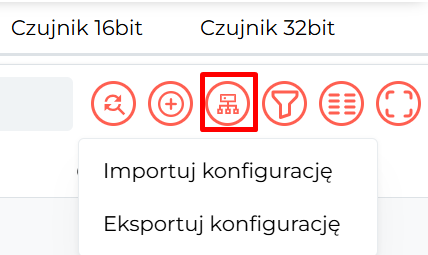

Jeżeli chcemy skorzystać z predefiniowanych zapytań zapisanych na przygotowanej wcześniej liście, należy pobrać plik znajdujący się na końcu tej instrukcji. Następnie w Ampio Designer przechodzimy dla modułu M-CON-485-s do Funkcjonalności, podzakładka Modbus zapytania. W prawym górnym rogu należy wybrać przycisk Importuj konfigurację i wybrać pobrany plik.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Jeżeli użytkownik chce użyć w aplikacji mobilnej dedykowanego obiektu, należy czujniki ustawić w odpowiedniej kolejności:

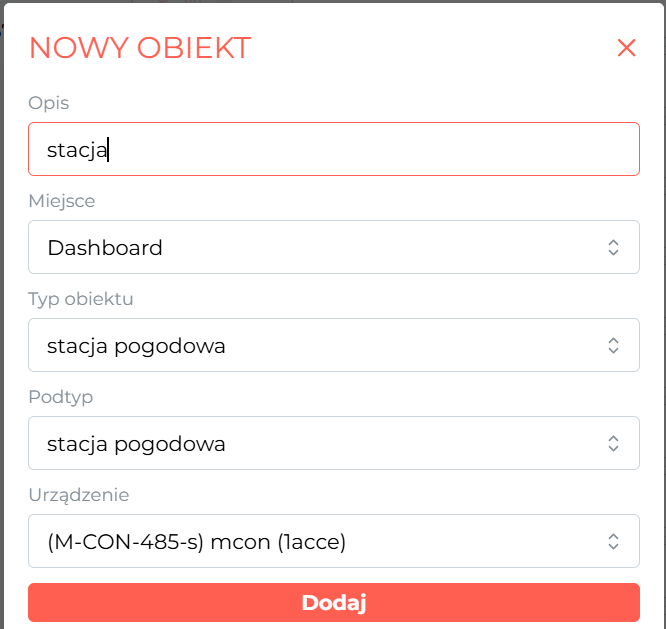

Aby obiekt stacji wyświetlić w aplikacji mobilnej przechodzimy do zakładki APLIKACJA i w wybranym pomieszczeniu tworzymy obiekt poprzez + i Dodaj nowy obiekt.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

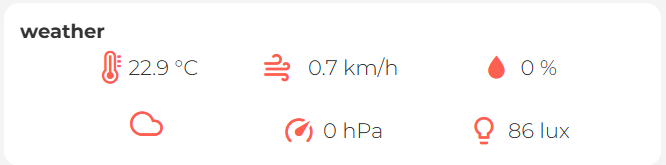

Jeżeli wszystkie kroki zostały wykonane poprawnie, w aplikacji mobilnej powinny już być widoczne odczyty ze stacji pogodowej.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Pliki do pobrania:
