Konfigurowanie grup CAN w systemie Ampio

Czym są grupy?

Grupy w systemie Ampio służą do logicznego łączenia wielu wyjść lub urządzeń, aby umożliwić ich wspólne sterowanie. Przykłady zastosowań:

• Rolety w jednym pomieszczeniu
• Oświetlenie na korytarzu
• Strefy ogrzewania

Każda grupa zawiera:

• Typ grupy – np. wartościowa, rolety, regulator
• Numer grupy – unikalny w obrębie danego typu
• Nazwę – ułatwiającą identyfikację
• Obiekty – przypisane do grupy
• Interpretator stanu (leader) – opcjonalny element wskazujący stan grupy

Gdzie znaleźć zarządzanie grupami?

Globalnie - w zakładce CAN.

Ten sposób pozwala na podgląd i edycję wszystkich grup skonfigurowanych w danym systemie, bez konieczności wchodzenia do poszczególnych urządzeń.

1. Przejdź do zakładki CAN
2. Otwórz zakładkę GRUPY

Zobaczysz tabelę zawierającą:

• Numer grupy
• Typ grupy
• Nazwę
• Opcje edycji i usunięcia
• Wizualizację stanu grupy

Per Moduł - z poziomu szczegółów konkretnego urządzenia.

Jeśli chcesz skonfigurować grupy w obrębie jednego modułu, możesz to zrobić bezpośrednio z jego poziomu.

1. Przejdź do zakładki Urządzenia
2. Na liście urządzeń znajdź interesujący cię moduł CAN
3. Kliknij ikonę zębatki ⚙️ obok jego nazwy, aby otworzyć jego szczegóły
4. W szczegółach urządzenia przejdź do zakładki GRUPY

Dodawanie nowej grupy

1. Kliknij ikonę + („Dodaj grupę”)
2. Wybierz typ grupy (np. Wartość)
3. System zaproponuje pierwszy wolny numer
4. Wprowadź nazwę grupy (np. Nowa grupa)
5. Zatwierdź przyciskiem Dodaj grupę

Grupa zostanie dodana do listy i będzie gotowa do edycji.

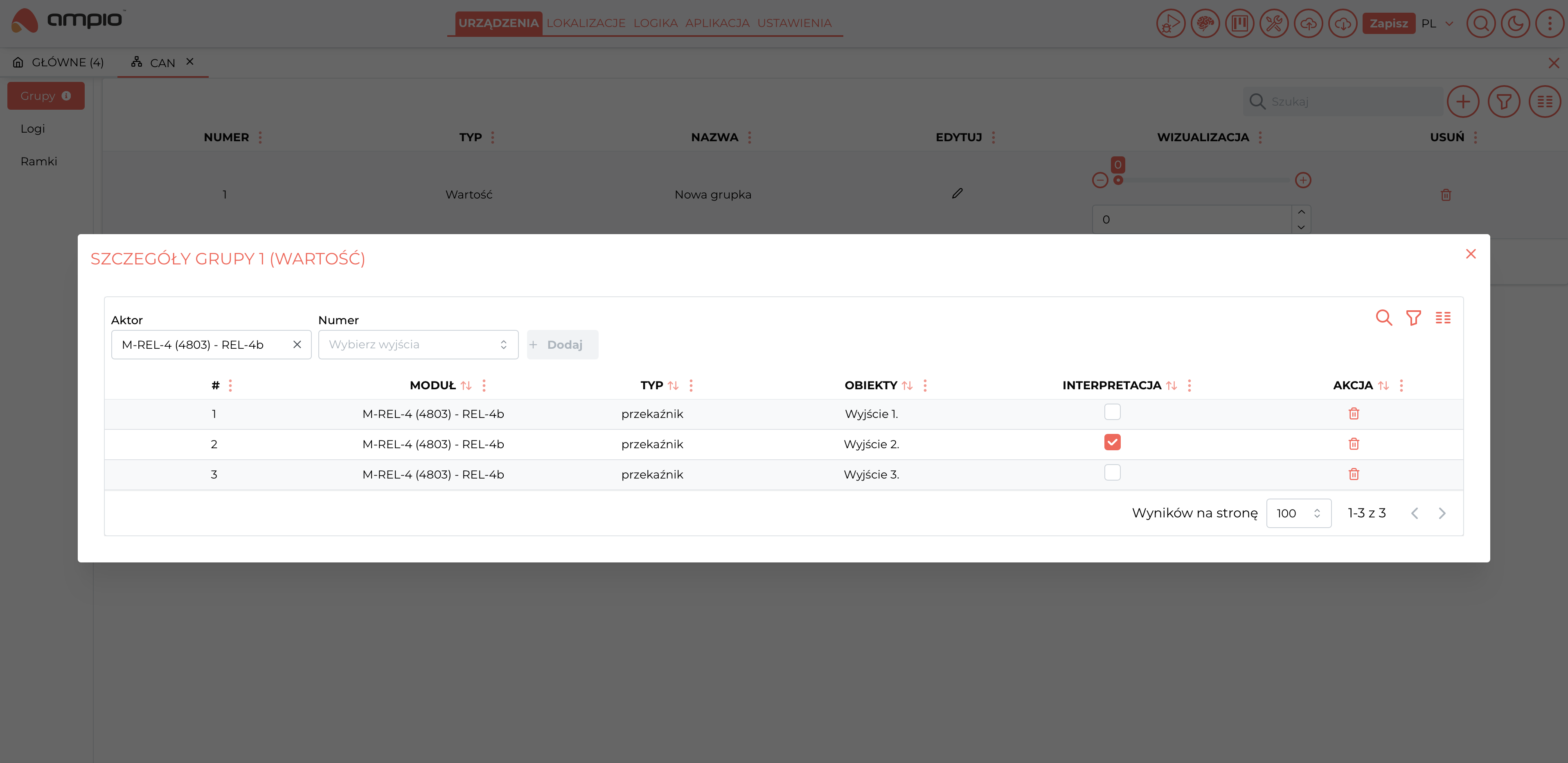

Edycja istniejącej grupy

Kliknij ikonę edycji obok wybranej grupy, aby przejść do jej konfiguracji.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Możliwe akcje

• Dodawanie obiektów:
  • Wybierz urządzenie i interesujące cię obiekty
  • Kliknij Dodaj
• Usuwanie obiektów z grupy
• Ustawienie interpretatora stanu (leader):

Usuwanie grupy

Kliknij ikonę kosza 🗑 obok grupy.

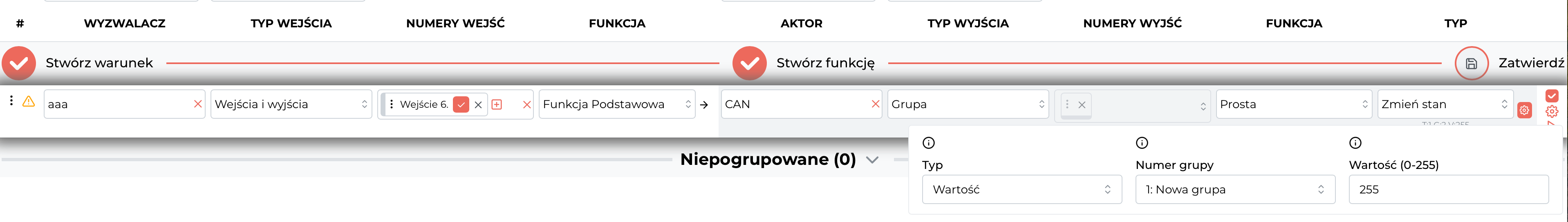

Tworzenie logiki sterowania grupami

Aby grupa CAN mogła reagować na określone akcje (np. naciśnięcie przycisku, czy sygnał z czujnika), należy utworzyć odpowiednią logikę w zakładce Logika.

Krok po kroku:

1. Przejdź do zakładki Logika

2. Kliknij przycisk + Warunek

3. Skonfiguruj Wyzwalacz:

   • Wybierz rodzaj wejścia (np. „Wejścia i wyjścia”)
   • Wybierz konkretny numer wejścia (np. „Wejście 6”)
   • Ustal funkcję (np. „Funkcja Podstawowa”)

4. Skonfiguruj Akcję:

   • Wybierz aktora: CAN
   • Wybierz typ wyjścia: Grupa
   • Wybierz Funkcję i jej Typ (np. Prosta → Zmień stan)
   • Wybierz numer grupy (np. Nowa grupa)
   • Ustaw pozostałe atrybuty grupy

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Kliknij Zatwierdź i Zapisz po zakończeniu tworzenia logiki.

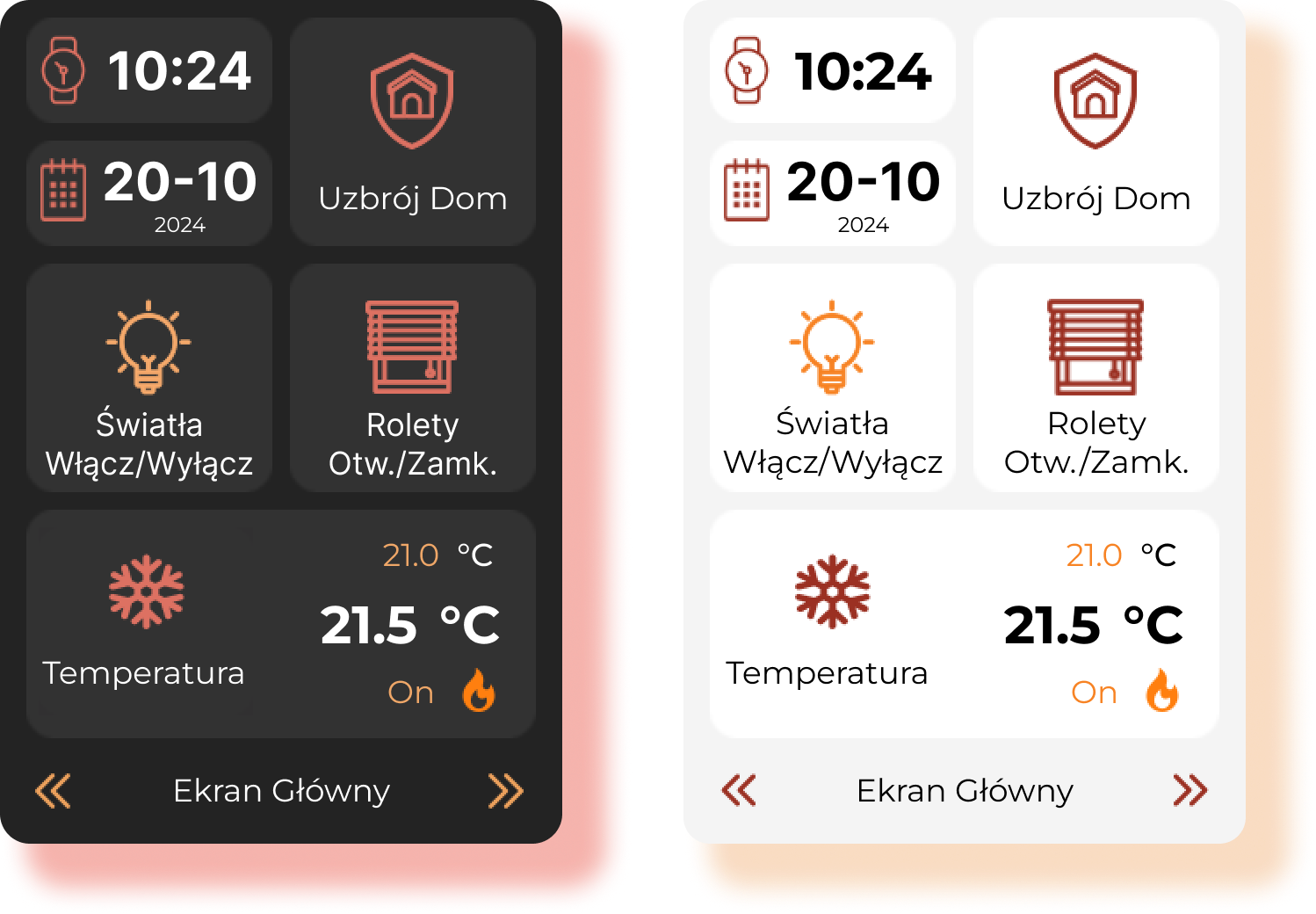

Sterowanie grupami z poziomu panelu lub Aplikacji

Grupami CAN możesz sterować bezpośrednio z poziomu panelu ściennego lub aplikacji mobilnej.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Więcej informacji na ten temat znajdziesz w poradniku o konfiguracji M-DOT-T6.

Grupy pozwalają na prostsze zarządzanie zestawami wyjść – zamiast wysyłać polecenia do każdego urządzenia osobno, wystarczy sterować jedną grupą.

Aby sterować grupami z poziomu aplikacji Ampio, dodaj je do widoku aplikacji:

1. Przejdź do zakładki Aplikacja w systemie konfiguracyjnym.
2. Przenieś grupę z drzewa po lewej stronie.
3. Zmień ikonę, nazwę i inne ustawienia, jeśli chcesz.
4. Dodana grupa umożliwi użytkownikowi:
   • Załączanie/wyłączanie grupy
   • Sterowanie atrybutami odpowiednimi dla danej grupy (np. wartością dla grup typu “Wartość”)
   • Podgląd aktualnego stanu grupy

Wskazówki i dobre praktyki

• Grupy są zapisywane w modułach – działają niezależnie na każdym urządzeniu CAN.
• Typ grupy determinuje, jakie wyjścia można przypisać (np. do grupy rolet nie można dodać RGBW).
• Przycisk Ampio - Do każdej grupy możemy dodać przycisk Ampio (ikona z diodą statusu), który będzie automatycznie prezentował stan grupy zapalając lub gasząc diodę statusu, nie można go przypisać jako interpretatora grupy.

Najczęstsze problemy i ich rozwiązania

Nie można dodać grupy

Sprawdź, czy numer grupy nie jest już zajęty.

Brak możliwości dodania wyjścia

Upewnij się, że typ wyjścia pasuje do typu grupy.

Grupa nie odzwierciedla stanu faktycznego

Upewnij się, że wybrany został interpretator danej grupy.
