Czym są Bloki Funkcyjne?

Bloki funkcyjne to predefiniowane, wbudowane mini-programy zintegrowane bezpośrednio z urządzeniami Ampio, posiadające własną, wewnętrzną logikę działania. Dzięki nim instalator nie musi konstruować całego łańcucha wyzwalaczy i akcji. Wystarczy jedynie podłączyć odpowiednie dane wejściowe i wyjściowe do bloku oraz skonfigurować jego parametry.

Bloki funkcyjne można traktować jako gotowe „moduły logiki” w urządzeniu, które:

• Posiadają wbudowaną wiedzę o swoim działaniu (np. jako termostat, ściemniacz, przekaźnik czasowy).
• Mają z góry zdefiniowaną funkcjonalność i oczekują jedynie na określenie, czym mają sterować i jakimi danymi wejściowymi się kierować.

Dodanie bloku

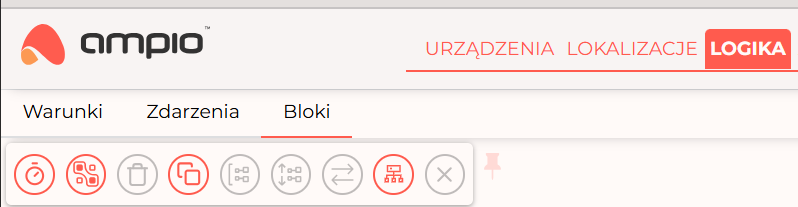

Aby dodać nowy blok w Ampio Designer należy przejść do zakładki LOGIKA i wybrać podzakładkę Bloki.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Wejścia

Każdy blok ma pewną ilość wejść umożliwiającą załączanie funkcji lub jej inkrementację/dekrementację. Do danej funkcji przypisujemy kolejno pojedyncze wejścia lub pojedynczą grupę wejść.

Opcje bloku

Opcje widoczne są w prawej górnej części interfejsu bloku.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Dodawanie oraz konfiguracja funkcji bloku

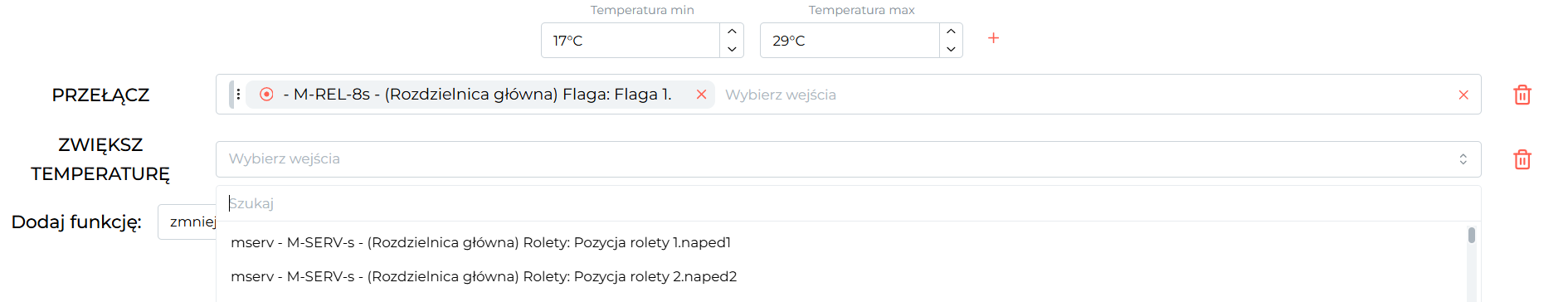

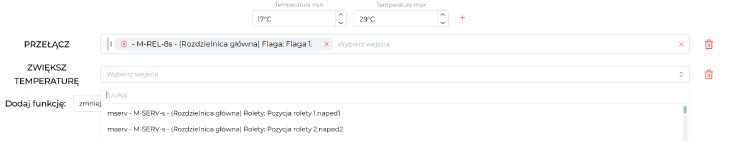

Po lewej stronie ekranu widoczne są ustawione funkcje bloku. Kolejne funkcje można dodać za pomocą przycisku Dodaj. Do każdej funkcji można przypisać wiele różnych wartości, które będą wywoływać daną funkcję. Może to być zarówno flaga binarna z dowolnego modułu jak czy np. wejście binarne. Poniżej wygląd bloku podczas konfiguracji na przykładzie modułu M-CON-HVAC-p. PRZEŁĄCZ oznacza tutaj zmianę stanu (włączenie lub wyłączenie klimatyzacji).

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Na koniec konfiguracji należy wybrać przycisk Zapisz.
