Wstęp

Urządzenia wirtualne pomagają w rozszerzeniu funkcjonalności systemu Ampio poprzez odczytanie wiadomości z innego rodzaju urządzeń (np. moduły ZigBee).

Konfiguracja w Ampio Designer

Aby dodać urządzenie wirtualne do projektu należy wybrać ikonę + widoczną w prawej części tabeli URZĄDZENIA.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

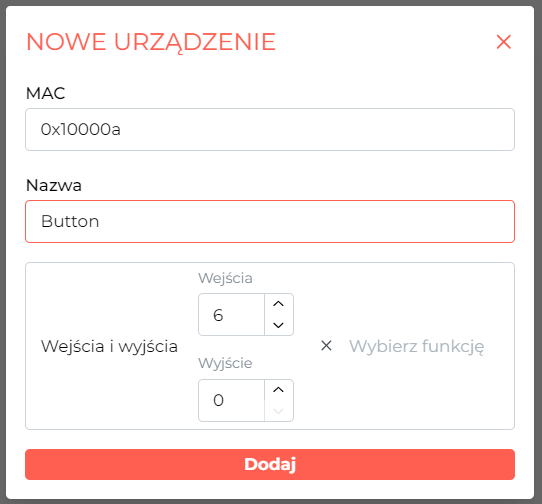

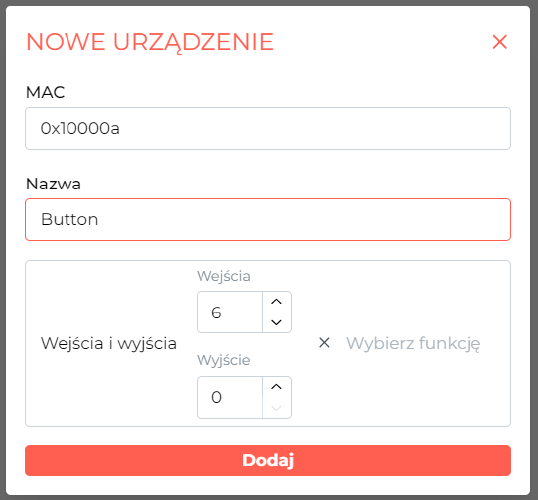

Adres MAC należy nadać zgodnie z urządzeniem, które chcemy obsłużyć. Wybieramy kolejno funkcjonalności oraz ich liczbę, a następnie wciskamy Dodaj.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Warunki

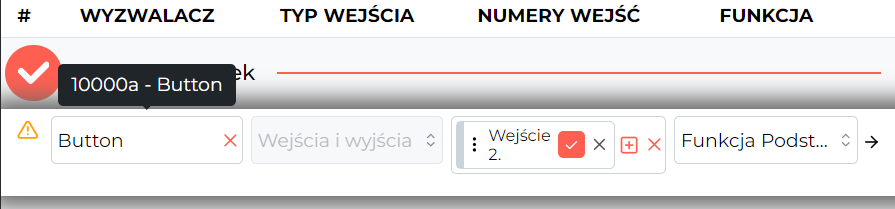

Warunki tworzone są w zakładce LOGIKA. Z listy urządzeń w kolumnie WYZWALACZ wybieramy utworzone w poprzednim kroku urządzenie i tworzymy warunek tak jak dla tradycyjnych modułów.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Przykładowe zastosowanie wirtualnych urządzeń

Dodanie wirtualnego urządzenia umożliwia, na przykład, integrację z zewnętrznymi czujnikami temperatury za pomocą Node-RED.

W tej części poradnika dowiesz się, jak wysłać temperaturę z zewnętrznego czujnika do sieci CAN systemu Ampio, wykorzystując Node-RED oraz urządzenie wirtualne stworzone w Ampio Designerze.

Wymagania

• Czujnik temperatury udostępniający API pozwalające na pobranie wartości temperatury.
• Instalacja Ampio z dostępem do Node-RED. Pełen poradnik dotyczący Node-RED znajdziesz tutaj.

Konfiguracja w Node-RED

1. Uruchom Node-RED i zaloguj się do interfejsu.

2. Dodaj odczyt z czujnika:

   • Skonfiguruj bloczek wejściowy, który będzie pobierał dane z Twojego czujnika temperatury.
   • Jeśli nie posiadasz fizycznego czujnika, możesz użyć bloczka Inject do symulacji stałego pomiaru (np. 27°C).

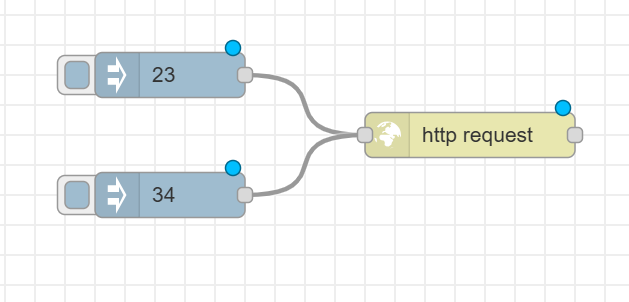

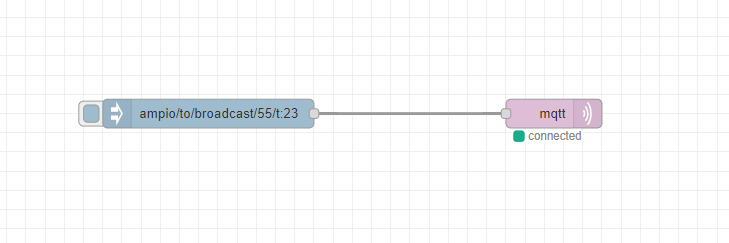

3. Dodaj bloczek http request i źródło temperatury:

   • Przeciągnij bloczek http request na obszar roboczy i połącz go z bloczkiem odczytu czujnika (temperatura wchodząca podawana jest jako wartość typu String).

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

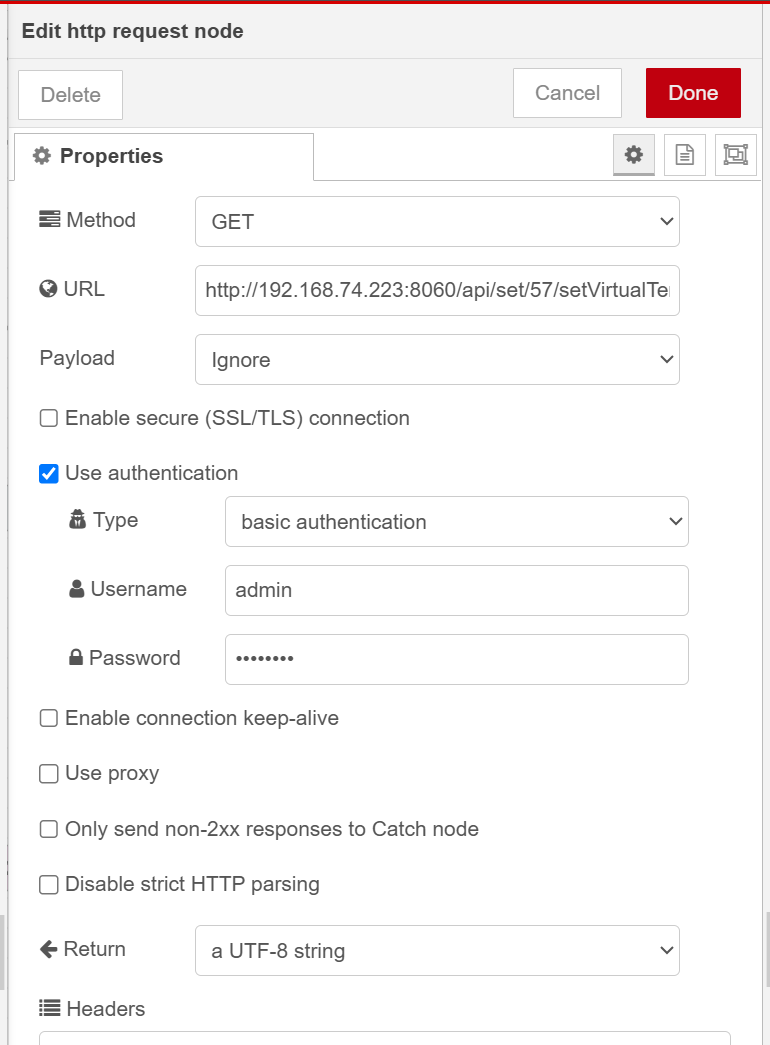

4. Konfiguracja bloczka http request:
   • Otwórz ustawienia bloczka http request.
   • Metoda GET.
   • URL składa się z http, adresu IP używanego serwera, portu 8060 i komendy API, na przykład http://192.168.74.223:8060/api/set/57/setVirtualTemp/{{{payload}}} (dokładny opis API można podejrzeć w sieci lokalnej serwera w Ampio Designer w zakładce USTAWIENIA -> API).
   • Zaznaczamy Use authentication, basic authentication i wpisujemy admin oraz hasło administratora.
   • Kliknij Done, aby zapisać ustawienia.

Przykład skonfigurowane bloczka widoczny jest poniżej.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

5. Zapisz i uruchom flow:
   • Kliknij przycisk Deploy, aby zapisać i uruchomić konfigurację.
   • Sprawdź w zakładce Debug, czy połączenie zostało zrealizowane i dane są wysyłane poprawnie.

Wykorzystanie odczytów w systemie Ampio

Teraz, gdy dane z czujnika są dostępne w systemie, możesz je wykorzystać w różnorodny sposób:

• Wyświetlanie temperatury na panelach dotykowych lub w aplikacji mobilnej.
• Sterowanie strefami grzewczymi poprzez dodanie czujnika jako źródła danych dla termostatów.
• Tworzenie automatyzacji reagujących na zmiany temperatury, np. uruchamianie wentylacji czy powiadomień o przekroczeniu określonych progów.
• Integracja z innymi systemami, wykorzystując dane z czujnika w bardziej złożonych scenariuszach.

Konfiguracja w Smart Home Konfigurator*

Aby dodać urządzenie wirtualne do projektu uruchamiamy Ampio Smart Home konfigurator.

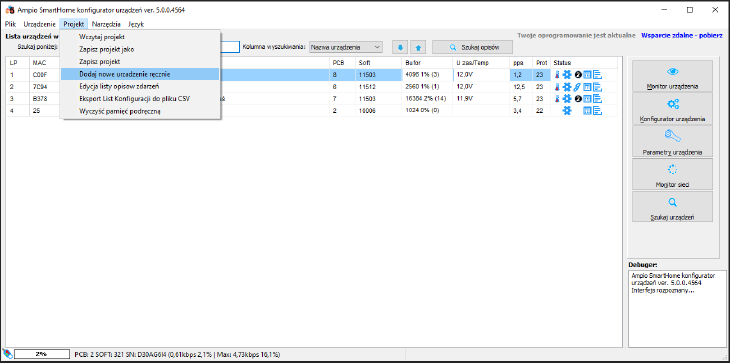

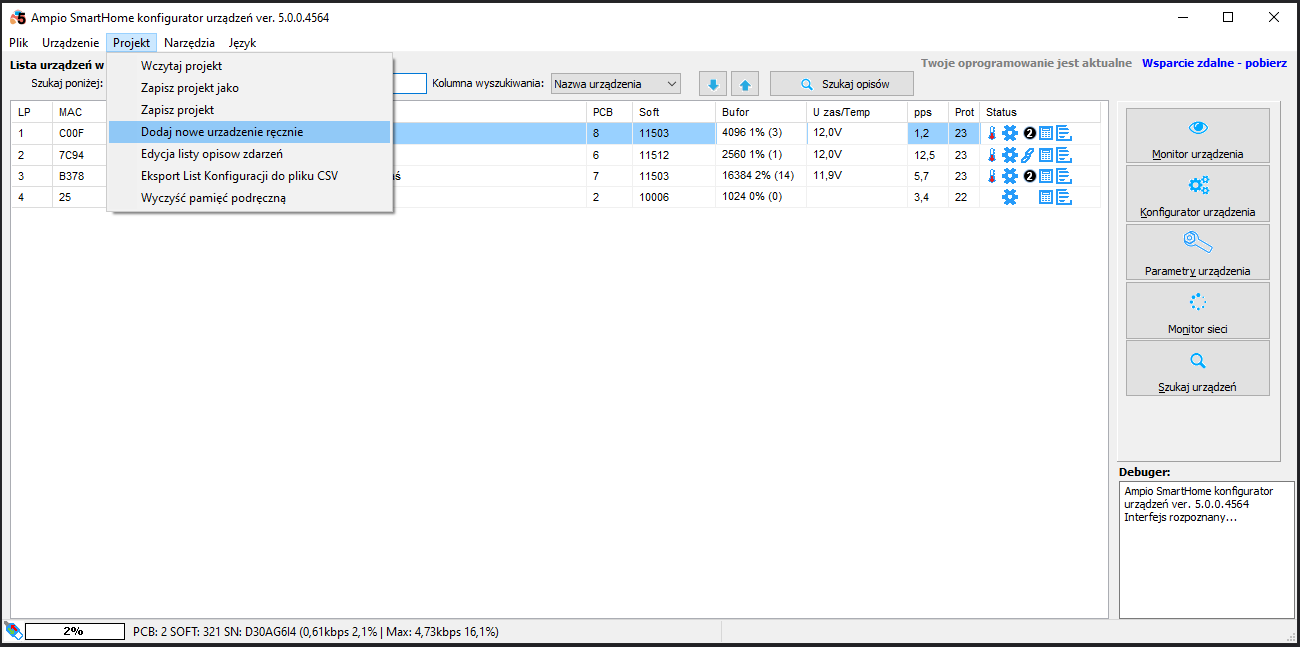

Dodawanie urządzenia wirtualnego

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

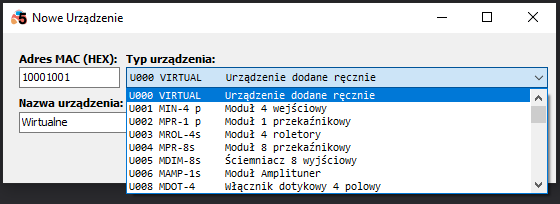

Wybór rodzaju, MAC adresu oraz nazwy

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

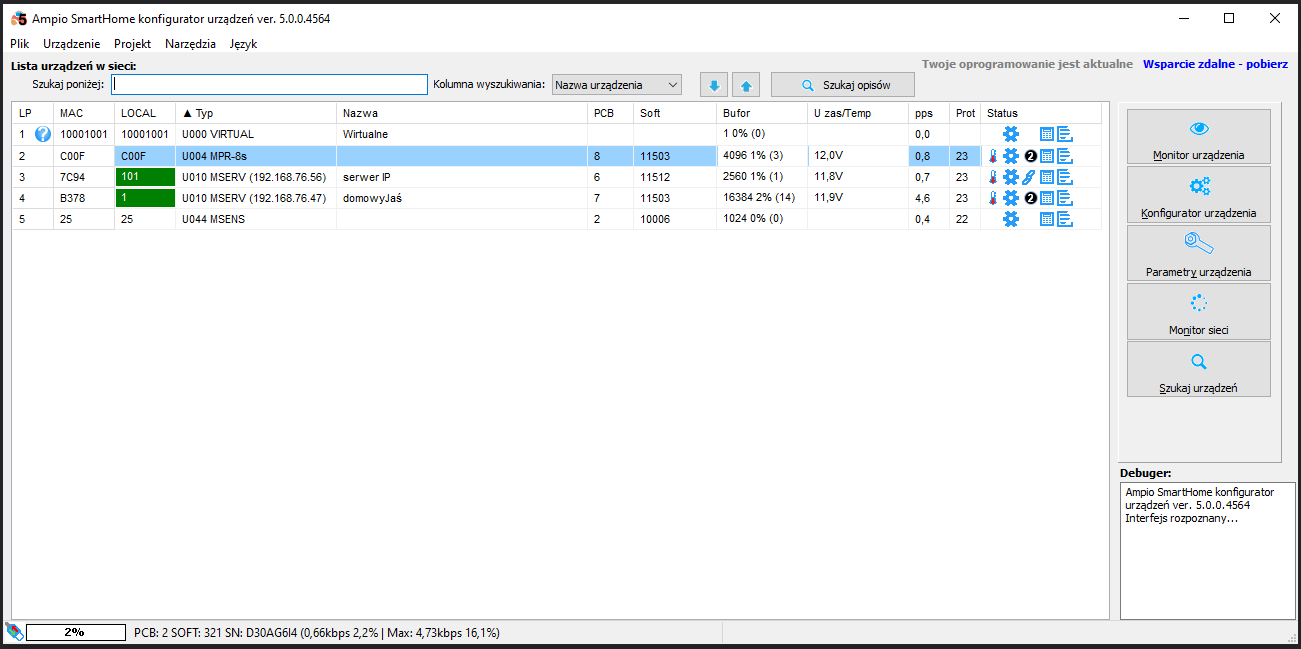

Po zatwierdzeniu zobaczymy urządzenie na liście urządzeń.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Warunki

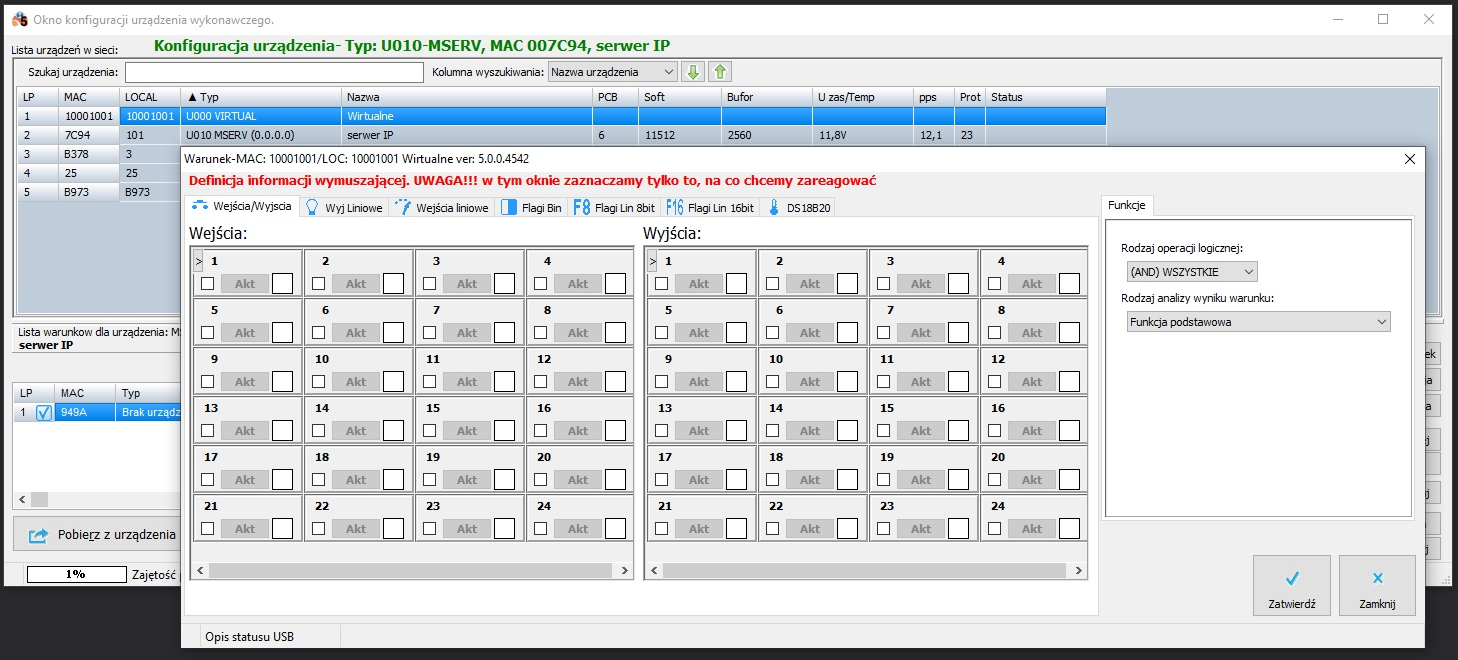

Urządzenia wirtualne mogą posłużyć do wymuszenia warunku, natomiast nie stworzymy dla nich funkcji sterującej (np. można zrobić warunek w M-SERV od urządzenia Wirtualnego, ale nie można zrobić warunku w urządzeniu wirtualnym od M-SERV).

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Przykładowo dla urządzeń wirtualnych z sieci Z-Wave wymuszenie robimy z użyciem urządzenia wirtualnego, ale sterowanie wyjściami odbywa się w module M-CON-ZWAVE-s.
